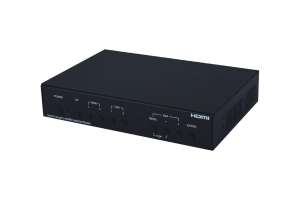

Масштабатор аналоговых и цифровых сигналов Cypress CSC-5500R

CSC-5500R – масштабатор/автоматический коммутатор аналоговых и цифровых сигналов в сигналы HDMI с поддержкой аудио, позволяет подключать многочисленные источники аналогового и цифрового видеосигнала к устройствам отображения с интерфейсом HDMI. Параллельно с выходом HDMI есть выход аналогового стерео и цифрового S/PDIF аудио. Из меню масштабатора можно регулировать уровень громкости выходов аудио и подстраивать выходное изображения. Поддерживает выходное разрешение сигналов до 1080p.

• Коммутирует сигнал с одного из входов (2xCV, VGA, 3xHDMI) на один выход HDMI
• Имеет функцию поиска активного входа при потере сигнала и автоматического переключения на последний активный/подключенный вход
• Работает с сигналами HDMI и DVI
• Выходные разрешения — до 1080p/WUXGA (RB)
• Использует трехмерный алгоритм деинтерлейсинга, трехмерный гребенчатый фильтр и фильтр шумоподавления при обработке композитных сигналов
• Производит конвертацию частоты кадров
• Быстрое переключение между разрешениями при помощи «горячих» кнопок
• Производит аналого-цифровое (АЦП) и цифро-аналоговое преобразование (ЦАП) аудиосигналов, эмбеддирование и деэмбеддирование звука
• Предоставляет инструменты управления EDID-блоком и HDCP
• Функция управления HDCP-кодированием расширяет взаимную совместимость устройств отображения и источников сигнала
• Регулировка соотношения сторон кадра, яркости, контрастности, резкости, цветового тона и пр. для выходного изображения
• Управление с лицевой панели кнопками (экранное меню), по Ethernet (протокол Telnet и веб-интерфейс), RS-232, ИК

Сфера применения
• Интеграция аналогового и цифрового оборудования
• Повышающее масштабирование видеосигнала стандартного разрешения для показа на HDTV-дисплее
• Конференц-системы
• Школы, высшие образовательные учреждения

Технические характеристики:

Входы
• 3 – HDMI, тип A (розетка)
• 1 – VGA, разъем D-Sub HD15 (розетка)
• 2 – CV, разъем RCA (розетка)
• 2 – аудиостерео, разъемы 2xRCA (розетка)
• 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Выходы
• 2 – HDMI, тип A (розетка)
• 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
• 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)

Порты
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – RS-232, разъем D-Sub DE9 (розетка)
• 1 – USB (сервисный), тип A (розетка)

Входные разрешения
• 640x480 60 / 72 / 75 / 85 Гц
• 800x600 60 / 72 / 75 Гц
• 1024x768 60 / 70 / 75 Гц
• 1280x768 60 Гц
• 1280x800 60 Гц
• 1280x1024 60 Гц
• 1360x768 60 Гц
• 1600x1200 60 Гц
• 1680x1050 60 Гц
• 1400x1050 60 Гц
• 1440x900 60 Гц
• 1920x1200 60 Гц (RB)
• 480i/p 60 Гц
• 576p 50 Гц
• 720p 50 / 60 Гц
• 1080i 50 / 60 Гц
• 1080p 24 / 25 / 30 / 50 / 60 Гц

Выходные разрешения
• 640x480 60 Гц
• 800x600 60 Гц
• 1024x768 60 Гц
• 1280x768 60 Гц
• 1280x800 60 Гц
• 1280x1024 60 Гц
• 1360x768 60 Гц
• 1400x1050 60 Гц
• 1440x900 60 Гц
• 1600x1200 60 Гц
• 1680x1050 60 Гц
• 1920x1200 60 (RB) Гц
• 480i/p 60 Гц
• 576p 50 Гц
• 720p 50 / 60 Гц
• 1080p 24 / 25 / 30 / 50 / 60 Гц

• Полоса пропускания 340 МГц
• Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
• Максимальное разрешение 1080p
• Максимальное разрешение 1920x1200 (WUXGA)
• Несущая частота ИК-сигналов 30–50 кГц (30–60 кГц в идеальных условиях)
• Скорость передачи данных последовательного интерфейса до 115200 бит/с
• Защита от электростатических разрядов ±8 кВ (воздушный разряд); ±4 кВ (контактный разряд)
• Материал корпуса металл
• Цвет корпуса черный
• Диапазон рабочих температур 0…+40 °C
• Диапазон температур хранения −20…+60 °C
• Относительная влажность воздуха 20…90 % (без конденсации)
• Питание 5 В, 3 А
• Потребляемая мощность 4,8 Вт
• Габаритные размеры (ШxГxВ) 215 x 153 x 47 мм
• Масса 1 кг
