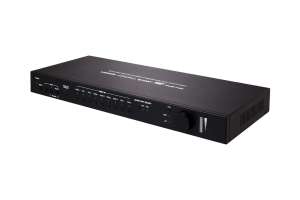

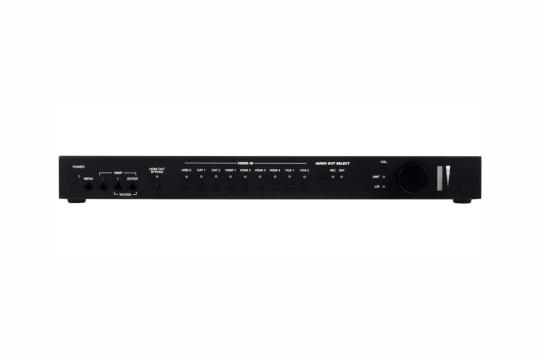

Масштабатор сигналов Cypress CSC-6030HB

CSC-6030HB – масштабатор сигналов 4 х HDMI, 2 х HDBaseT, USB-C, 2 х VGA, микрофонного и 6 х стереоаудио в параллельные выходы HDMI и HDBaseT с PoH (Power over HDBaseT). Разрешение входов HDMI и USB-C до 4K/60 (4:4:4, 8 бит), а входа VGA – до WUXGA. Разрешение выхода HDBaseT поддерживается до 4096x2160p/60 (4:2:0, 8 бит), а HDMI – до 4096x2160p/60 (4:4:4). Имеется выход балансного стерео и усилитель мощности 2 х 20 Вт / 4 Ом. Имеется 8 триггерных входов и 2 реле. Команды управления RS-232 и двунаправленные ИК могут передаваться по HDBaseT к подсоединенным устройствам отображения. Полоса пропускания 600 МГц. Управление устройством осуществляется по IP (Telnet и Web-интерфейс) и RS-232.

• Поддержка HDMI 2.0
• Совместимость с HDCP 2.2 и 1.x
• 9 видеовходов: 1×USB-C, 2×HDBaseT, 4×HDMI, 2×VGA
• 2 зеркалированных видеовыхода: HDMI и HDBaseT. Коммутация и масштабирование всех входных сигналов на два выхода одновременно
• Разрешения до 4K UHD (18 Гбит/с, 4K,60 Гц, 4:4:4, 8 бит) для интерфейсов HDMI и USB-C
• Разрешения до 1080p60 и WUXGA (RB) для VGA
• Вход и выход HDBaseT поддерживают сигнал разрешением до 4K, 60 Гц (4:2:0, 8 бит) или 4K, 30 Гц (4:4:4, 8 бит). Цветовое пространство сигналов 4K, 60 Гц (4:4:4, 8 бит) или 4K, 10/12 бит автоматически конвертируется в поддерживаемый формат
• Поддержка Deep Color на входе и выходе с глубиной цвета до 12 бит (только сквозная передача)
• Поддержка HDR 10/12 бит на входе и выходе (только сквозная передача HDMI)
• Конвергенция HDBaseT: HD-видео и аудио, питание PoH (PsE для приемника или передатчика), Ethernet 100BaseT и сигналы управления (двунаправленный ИК, RS-232)
• Одновременная передача данных, видео-, и аудиосигнала по одному кабелю витой пары Cat.5e/6 на расстояние до 100 м для сигналов 1080p (8, 12 бит), до 70 м для 4K, до 100 м для всех сигналов по кабелю Cat.6a/7
• Сквозная передача вложенного аудио в различных форматах, в том числе LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
• Микширование аудио LPCM 2.0 из любого источника с сигналом микрофонного входа
• Подает (PsE) питание PoH (Power over HDBaseT) на совместимые приемники и передатчики (PD)
• Расширенное управление EDID и HDCP
• 8 триггерных входов для управления устройством или подключения оконной сигнализации, датчиков движения, дверного замка и др.
• 2 релейных выхода 0...24 В для управления шторами, занавесом, проекционным экраном или освещением
• Управляется через экранное меню кнопками на передней панели; по RS-232 и IP (по протоколу Telnet или через web-интерфейс), с помощью опциональной кнопочной панели (триггерные входы)

Технические характеристики:

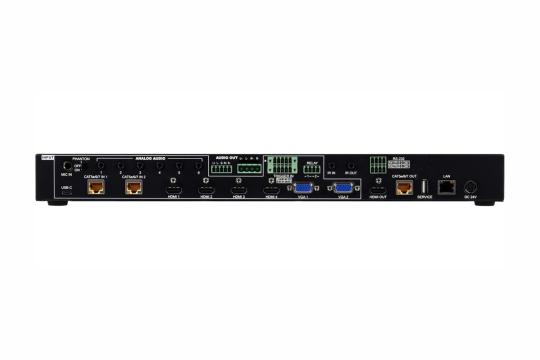

Входы
• 2 – витая пара HDBaseT, разъем RJ45 (розетка);
• 4 – HDMI, тип А (розетка);
• 2 – VGA, разъем D-Sub HD15 (розетка);
• 1 – USB-видео, тип С (розетка);
• 1 – микрофонный, разъем Jack 6,3 мм (розетка);
• 6 – аудиостерео, разъем miniJack 3,5 мм (розетка);
• 1 – ИК, разъем miniJack 3,5 мм (розетка);
• 8 – триггерный, клеммный блок;

Выходы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка);
• 1 – HDMI, тип А (розетка);
• 1 – аудиостерео, клеммный блок;
• 1 – усиленный, клеммный блок;
• 2 – релейный, клеммный блок;
• 1 – ИК, разъем miniJack 3,5 мм (розетка);

Порты
• 1 – Ethernet, разъем RJ45 (розетка);
• 1 – RS-232, клеммный блок;
• 1 – USB (сервисный), тип A (розетка);

Полоса пропускания
• 600 МГц для HDMI;
• 165 МГц для VGA;

Пропускная способность
• 18 Гбит/с для HDMI;
• 10,2 Гбит/с для HDBaseT;
• 21,6 Гбит/с для USB-C;

Поддерживаемые разрешения
• HDMI, USB-C: до 4096×2160, 60 Гц;
• HDBaseT: до 4096×2160, 60 Гц (4:2:0, 8 бит);

Форматы аудио на аналоговом входе
• небалансное подключение;
• импеданс 10 кОм (стереовход), 6.8 кОм (микрофонный);
• максимальный уровень 1 В RMS (стереовход), 50 В RMS (микрофонный);

Форматы аудио на аналоговом выходе
• балансное подключение;
• импеданс 499 Ом;
• максимальный уровень 4 В RMS;
• 20 Гц – 20 кГц (± дБ);

• Максимальное разрешение 4K, 60 Гц;
• Спецификации HDMI 2.0;
• Спецификации HDCP 1.x, 2.2;
• Частота дискретизации аудио до 192 кГц;
• Удлинение по витой паре до 100 м;
• Реле 5 А при 0…24 Впост.;

Усилитель мощности
• Выходная мощность 1x20 Вт — 4 Ом;
• Диапазон воспроизводимых частот 20 Гц – 20 кГц (±3 дБ);
• Отношение сигнал / шум > 96 дБ (0 dBFS);
• Перекрестная помеха < −70 дБ (10 кГц);

Общие характеристики
• Скорость передачи данных последовательного интерфейса до 115200 бит/с;
• Защита от электростатических разрядов ±8 кВ (воздушный разряд); ±4 кВ (контактный разряд);
• Несущая частота ИК-сигналов 30–50 кГц (30–60 кГц в идеальных условиях);
• Материал корпуса сталь;
• Цвет корпуса черный;
• Диапазон рабочих температур 0…+40 °C;
• Диапазон температур хранения −20…+60 °C;
• Относительная влажность воздуха 20…90 % (без конденсации);
• Питание 24 В, 6,25 А;
• Потребляемая мощность 53,96 Вт;
• Габаритные размеры (ШxГxВ) 432 x 174 x 43 мм;
• Монтаж в 19″ стойкe 1U;
• Масса 2,55 кг;
