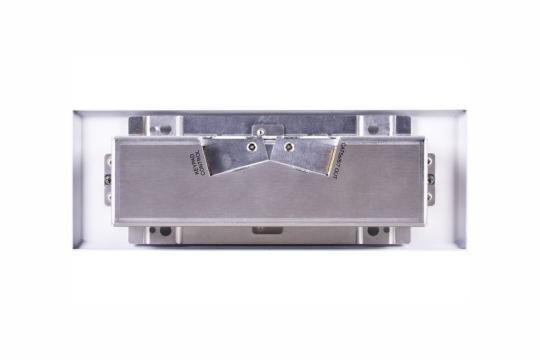

Настенная панель-передатчик, коммутатор сигналов Cypress CH-2607TXPL

CH-2607TXPL – настенная панель-передатчик / масштабатор / коммутатор с автопереключением сигналов 3хHDMI 2.0 с разрешением до 4K/60 (4:4:4, 8 бит) c CEC, HDCP 1.x/2.2, сигналов VGA с разрешением до 1920х1200/60 и подключением стереоаудио (miniJack 3,5 мм) в витую пару CAT5e/6/7 с автоматическим масштабированием до 4K/30 (4:4:4). Сигналы USB передаются на приемник. Питание устройства – PoH (Power over HDBaseT) 48 В от приемника, расстояние передачи видео с разрешением 1080p до 60 м, сигнала 4K – до 35 м. Управление устройством осуществляется по ИК, IP (web-интерфейс и Telnet), RS-232 с совместимого приемника CH-2607RXPL, с 8-кнопочной панели CDPS-TG2.

• Эмбеддирование аналогового аудио в сигнал VGA- и HDMI-источников;
• Автоматическое масштабирование входного сигнала до основного разрешения дисплея, согласно его EDID-данным (до 4К30);
• Сквозная передача двунаправленного сигнала ИК;
• Обновление ПО через порт USB;

Входы
• 3 – HDMI, тип А (розетка);
• 1 – VGA, разъем D-sub HD-15 (розетка);
• 1 – аудиостерео, разъем miniJack 3,5 мм (розетка);
• 1 – ИК, разъем miniJack 3,5 мм (розетка);

Выходы
• 1 – витая пара HDBaseT, разъем RJ45 (розетка);
• 1 – ИК, разъем miniJack 3,5 мм (розетка);

Порты
• 1 – RS-232, разъем RJ45 (розетка);
• 1 – USB (сервисный), тип B (розетка);

Пропускная способность
• 18 Гбит/с для HDMI;
• 10,2 Гбит/с для HDBaseT;

Входные разрешения HDMI / HDBaseT
• HDMI: 4096×2160, 60 Гц;
• HDBaseT: 4096×2160, 30 Гц;

Форматы аудио на аналоговом входе
• небалансное подключение;
• импеданс 10 кОм;
• максимальный уровень 2 В RMS;

Максимальная длина линии HDMI
• 15 м (1080p, 8 бит);
• 10 м (1080p, 12 бит);
• 5 м (4К/30, 8 бит);
• 3 м (4К/60, 12 бит);

Защита от электростатических разрядов
• ±8 кВ (воздушный разряд);
• ±4 кВ (контактный разряд);

• Полоса пропускания 165 МГц для VGA;
• Входные разрешения VGA до 1920x1200, 60 Гц;
• Спецификации HDMI 2.0;
• Спецификации HDCP 2.2;
• Максимальная длина линии VGA 2 м;
• Удлинение по витой паре до 60 м*;
• Кабель для организации линии передачи витая пара CAT5e/6/7;
• Скорость передачи данных последовательного интерфейса 19200 бит/с;
• Несущая частота ИК-сигналов 30–50 кГц (30–60 кГц в идеальных условиях);
• Число каналов 8;
• Частота дискретизации аудио 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц;
• Материал корпуса алюминий;
• Цвет корпуса белый;
• Диапазон рабочих температур 0…+40 °C;
• Диапазон температур хранения −20…+60 °C;
• Относительная влажность воздуха 20…90 % (без конденсации);
• Питание PoE;
• Потребляемая мощность 16 Вт;
• Число постов 3-постовая (3-gang);
• Габаритные размеры (ШxГxВ) 225 x 46 x 81 мм;
• Масса 0,35 кг;
• Примечания * до 35 м при передаче сигнала 4К30 (8 бит);
